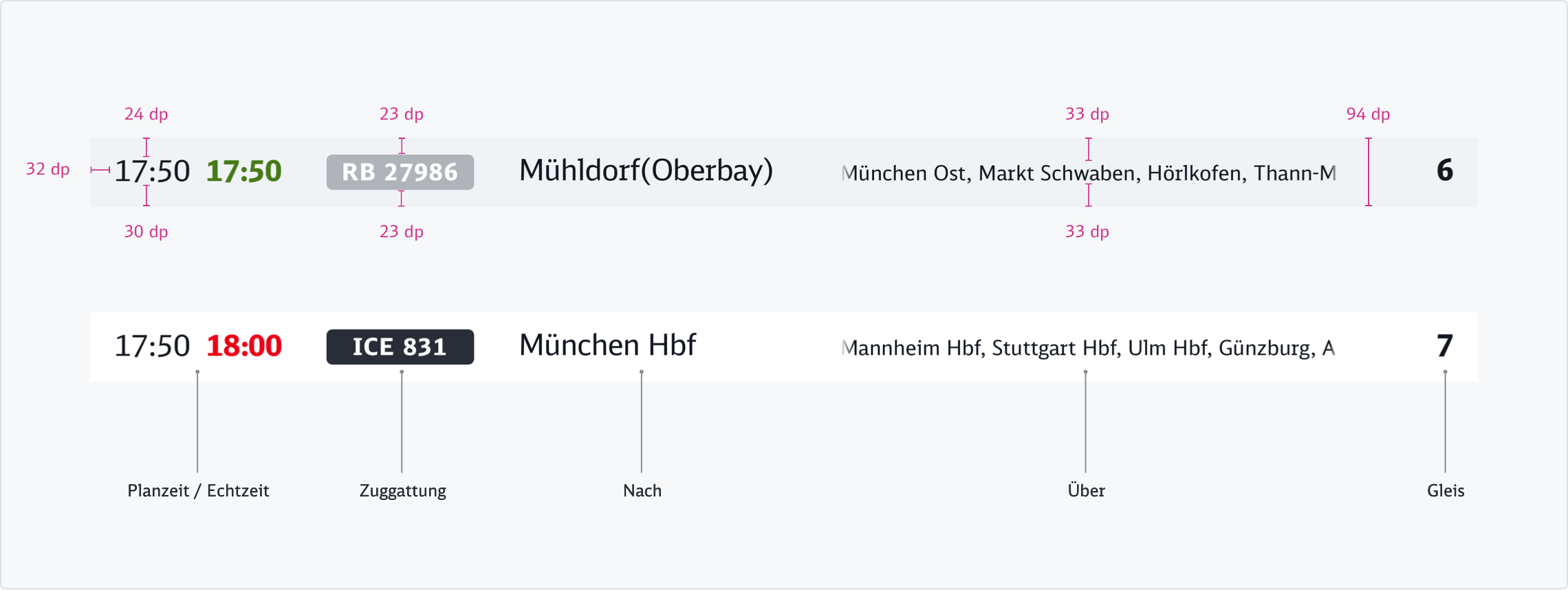

Zeilenlayout
Planzeit / Echtzeit, Zuggattung, Nach, Über, Gleis
Management
Planzeit / Echtzeit (Time)

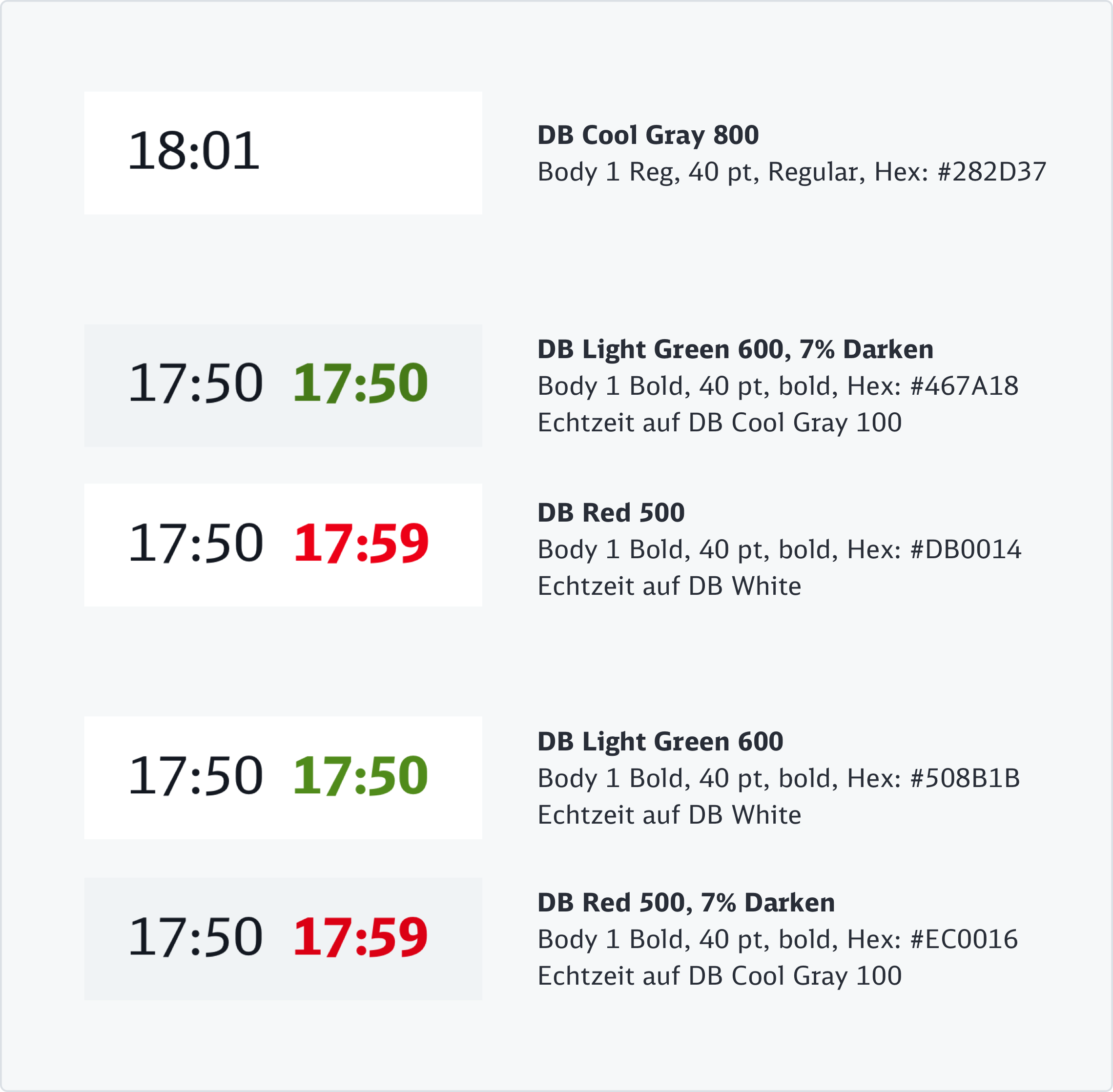

Die geplante Uhrzeit, wann der Zug abfährt, verwendet das Format Body 1 Reg in DB Cool Gray 800. Zeitliche Änderungen werden ebenso in dieser Spalte angezeigt.Zug hat < 5 Minuten Verspätung: geänderte Abfahrtszeit wird neben der geplanten Zeit in Schriftschnitt bold und der definierten Signalfarbe DB Light Green 600 dargestellt.Zug hat > 5 Minuten Verspätung: geänderte Abfahrtszeit wird neben der geplanten Zeit in Schriftschnitt bold und der definierten Signalfarbe DB Red 500 dargestellt.Da es abwechselnde Zeilenhintergrundfarben gibt, wurde die Echtzeitdarstellung in ihren Farben im Hinblick auf das Kontrastverhalten angepasst.
Zuggattung (Train)

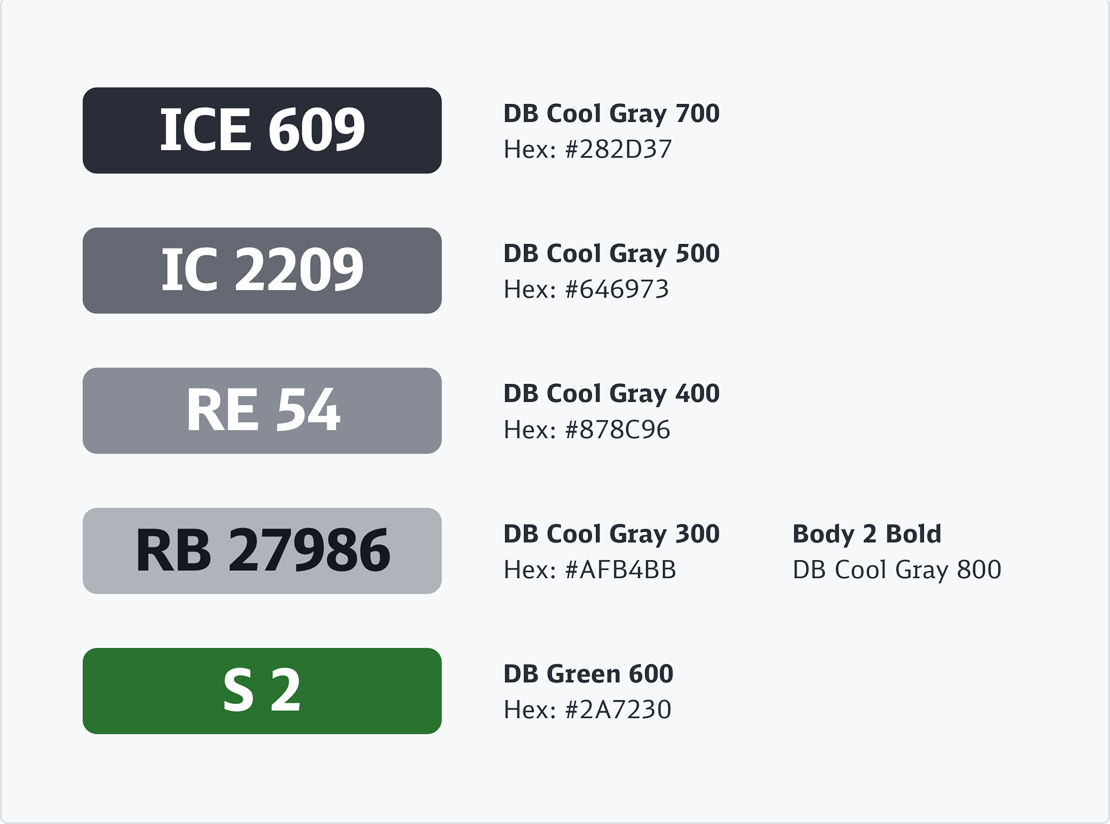

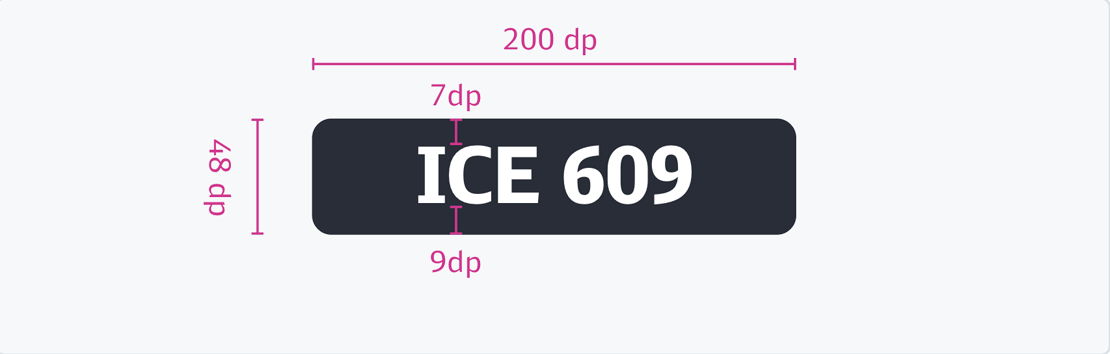

Die verschiedenen Zuggattungen werden durch die Zuggattungs-Chips angezeigt. Diese besitzen eine fixe Breite von 200 dp, welche für eine klare Orientierung sorgt. Die Zuggattungen werden mit max. 3 Buchstaben und max. fünfstelligen Zugnummern im Format Body 2 Bold (32 pt, DB White, bold, center) angezeigt. Um das Kontrastverhalten der Zuggattung RB zu gewährleisten, wurde diese in Body 2 Bold mit Schriftfarbe DB Cool Gray 800 dargestellt. Damit die verschiedenen Zuggattungen auf den ersten Blick erkannt werden können, werden unterschiedliche DB UX Farben eingesetzt. Die Zuggattung IC und EC nutzen dabei dieselbe Farbcodierung DB Cool Gray 500.
Nach (To)

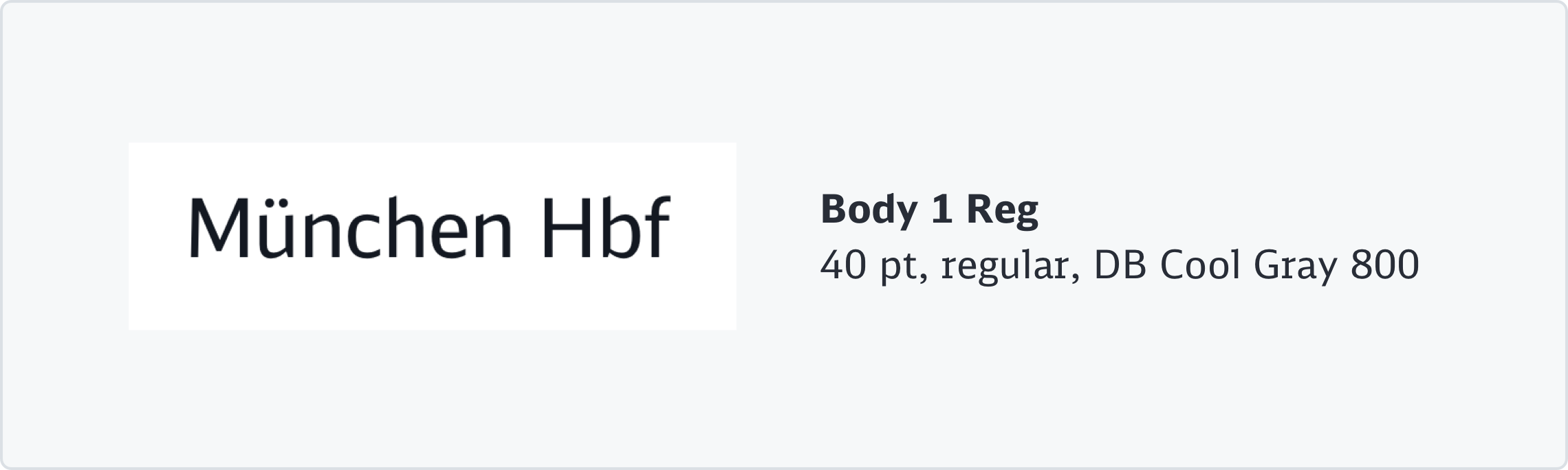

Für den geplanten Zielort wird Body 1 Reg verwendet.
Über (via)
Die Zwischenhaltestellen werden in der Spalte "Über" mit Body 3 Reg zentriert in der Zeile aufgelistet. Ist der Inhalt länger als die Spaltenbreite, entsteht ein bewegter Durchlauftext. Weitere Informationen dazu unter Animation. Besitzt die Fahrt keine Haltestellen, wird “–“ verwendet.
Gibt es eine Meldung zur Verbindung, kommt eine weitere Zeile hinzu. Um die Hierarchie konsistent zu halten, wird für die Meldung das Schriftformat Caption verwendet. Meldungen können Verspätungen, Zugausfälle, Ersatzzüge, Gleisänderungen und Zugteilungen sein. Eine detaillierte Auflistung der Meldungen sind unter Geschäftsvorfälle einzusehen.
Gleis (Plat.)

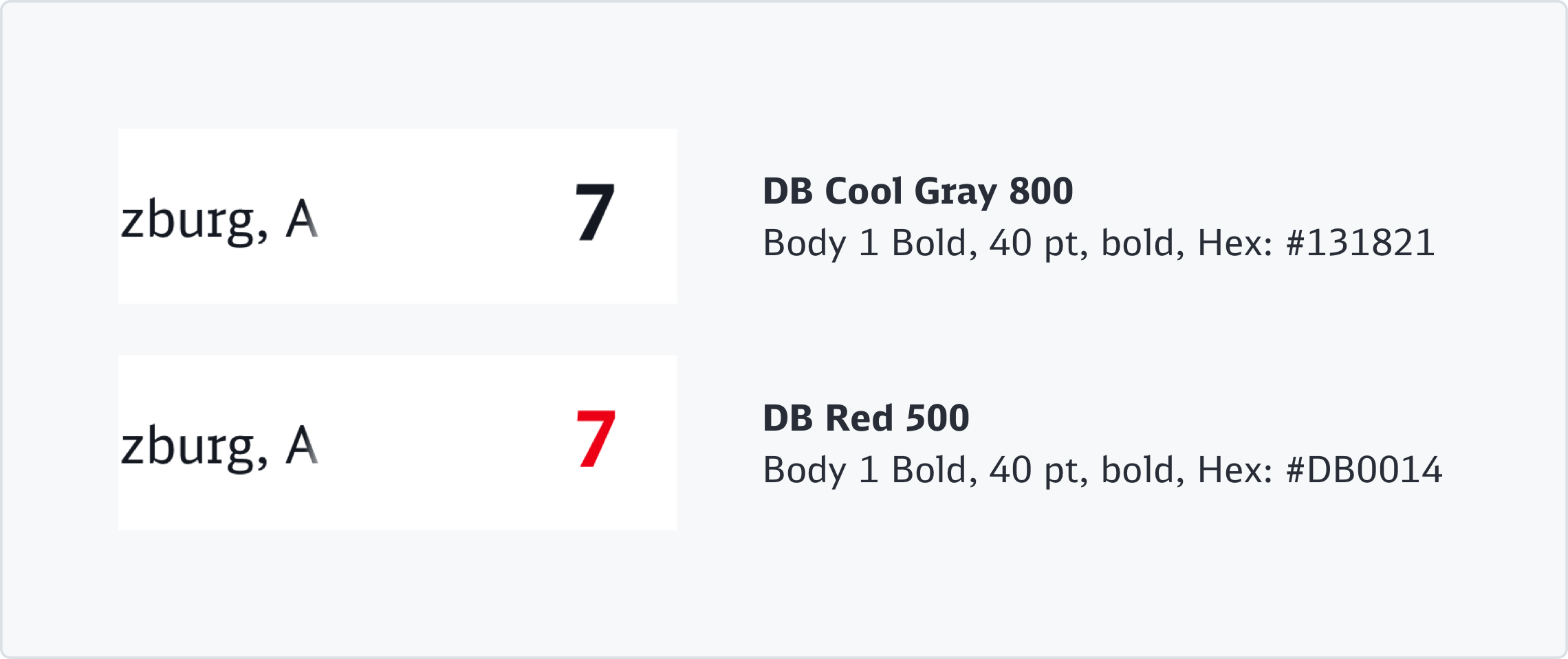

Das Gleis wird als letzte Komponente im Tabellenkopf mit Body 1 Bold angezeigt. Findet ein Gleiswechsel statt, wird dieser mit DB Red 500 farblich hervorgehoben. Je nach Zeilenhintergrund passt sich hier der Rotton an. Siehe Definition Planzeit / Echtzeit oben.
